Модульная конфигурация
CASS разъема

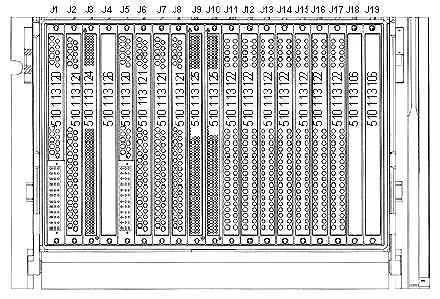

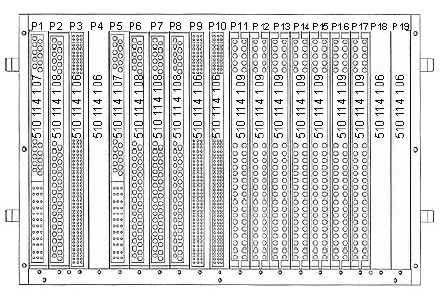

Следующая схема показывает
стандартную конфигурацию приемника CASS Receiver System, обычно используемой
на станциях CASS. В неиспользованых гнездах приемника установлены заглушки.
Приемное устройство - 310115101
Чтобы получить более четкое изображение приемника 310115101, кликните ЗДЕСЬ.
|
P/N
|
Военно-морской
P/N
|
Описание
|
Позиция
|
510113120 |
1899AS266-02 |
Силовой модуль, 76 позиций
|
J1, J5 |
510113121 |
1899AS269-02 |
Коаксиальный модуль, 64 позиции
для дискретного проводного подключения или PCB крепления
|
J2, J6-J8 |
510113122 |
1899AS271-02 |
Коаксиальный модульl , 64 позиции
для центрального PCB крепления
|
J11-J17 |
510113124 |
1899AS275-02 |
Сигнальный модуль, с 210 сигнальными
разъемами для PCB
крепления под нужным углом
|
J3 |
510113125 |
1899AS273-02 |
Сигнальный модуль, 210 позиций
для дискретного проводного крепления
|
J9, J10 |
510113106 |
1899AS288-01 |
Заглушка (RCVR или ID)
|
J4, J18, J19 |
Следующая схема показывает
стандартную конфигурацию приемника CASS Receiver System, обычно используемой
на станциях CASS. В неиспользованых гнездах приемника установлены заглушки.
УС (ID)- 410113101
Чтобы получить более четкое изображение приемника 310115101, кликните ЗДЕСЬ.
|
P/N
|
Военно-морской
P/N
|
Кол-во |
Описание |
Позиция |
510114106
|
1899AS286-01 |
3 |
Сигнальный
модуль(ID), 210 позиций для дискретного крепления проводов |
P3, P9, P10 |
510114107
|
1899AS280-01 |
2 |
Силовой модуль (ID), 76 позиций для дискретного крепления
проводов |
P1, P5 |
510114108
|
1899AS283-01 |
4 |
Коаксиальный
модуль (ID), 64 позиций для дискретного крепления проводов |
P2, P6, P7, P8 |
510114109
|
1899AS285-01 |
7 |
Коаксиальный
модуль (ID), 64 позиции для центрального PCB крепления |
P11 thru P17 |
510113106
|
1899AS288-01 |
3 |
Заглушка |
P4, P18, P19 |
|
